企業用電量智能管控系統-企業用電量智能管控平臺

　　一、電量實時監測監控系統

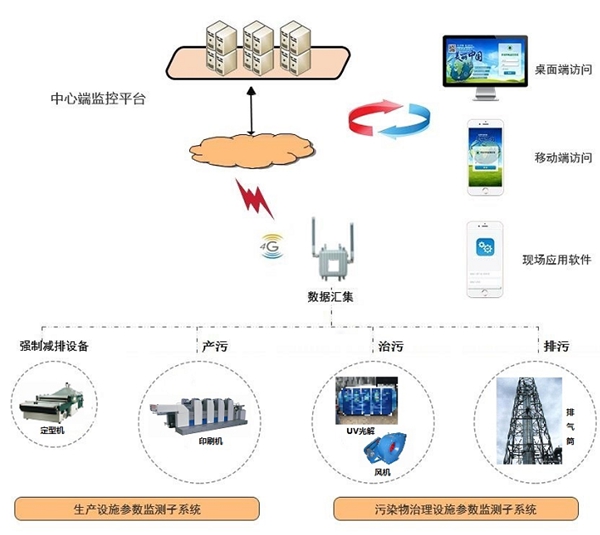

　　企業用電量智能管控系統需從現場端采集和存儲大量的實時數據和歷史數據，并以此為基礎進行數據用、分析和展示。由于采集的數據點數多，而且后期會不斷擴建，數據量會不斷增大，達到海量，為了實現優良的采集和存儲性能，本次平臺底層采用工業級實時監測監控系統即SCADA系統。

　　該系統作為自動監控系統的底層通訊平臺，具備通信建立、數據采集(接收)、數據存儲、運行日志。系統滿足以下功能要求：

　　數據接收穩定，不丟數、不錯數;

　　支持HJ212-2017協議，還可根據需要擴展新的協議;

　　能容錯數據庫異常，并在數據庫恢復正常時，將數據自檢入庫;

　　完善的日志，可追朔近期每一條數據的原始記錄;

　　支持AMQP協議。

　　由于本系統負責現場各類上傳數據的接收、處理、分析和存儲，因此系統的健壯性、穩定性非常重要。系統具備如下性能：

　　1.系統寫入速度不低于5000條/秒。

　　2.可確保7*24小時穩定無故障運行。

　　3.可支持5000個點的數據并發處理，并且可擴展通訊協議。

　　二、智能分析模型

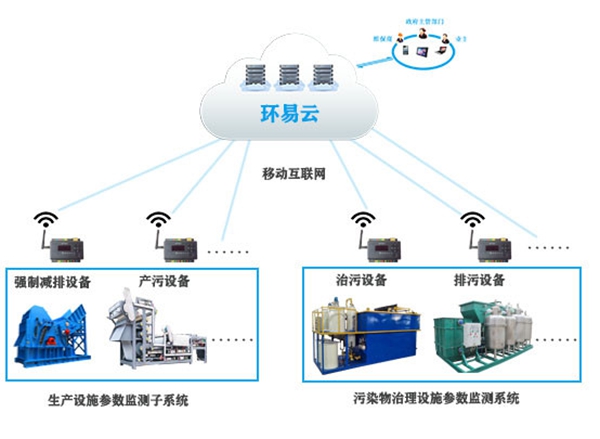

　　系統內置智能分析模型，從“用電分析”的角度摸清各污染源企業的生產、治污設施的關聯關系;通過實時監測及分析，實現電能消耗過程、設備運行狀態、生產作業行為的智能監控管理。

　　通過對各種用電情況進行提前預警，減少及杜絕用電異常及設備異常。

　　同時對污染防治設施的全天候監測，防止企業在污染物監管過程中的偷排、減排、漏排等情況，使企業嚴格執行排放標準。

　　通過智能分析模型，能夠主動精準識別超標排污、治污不利、限產不達標企業，使執法人員可快速出擊、精準打擊。

　　三、智能管控平臺

　　智能管控平臺包括總體監控預覽、污處設施監控、污染治理分析、大氣污染管控、系統管理、備案管理及其他功能。

　　1、體監控預覽

　　系統通過GIS地圖宏觀展現監管企業分布情況、運行情況、問題企業情況。

　　系統能以不同的顏色顯示企業正常/報警狀態，點擊圖標可查看企業基本信息。

　　支持監管企業數、限產企業數、問題企業數等關鍵KPI指標動態顯示。

　　具備用電量環比分析、AQI/用電量對比、按行業/地區企業占比分析等分析展示。

　　2、污處設施監控模塊

　　以列表、曲線的形式進行顯示生產設施和治污設施的運行情況，包括運行狀況分析、事前申報審核、異常情況處置功能。

　　(1)情況總覽

　　以列表的形式顯示綿陽市系統監管企業運行實時狀況，顯示信息至少包括企業所屬區縣、企業名稱、行業、排放情況、治污情況、限停情況。排放情況、治污情況、限停情況需以圖標顏色信息直觀顯

　　示當前是否存在異常。

　　提供按企業、異常類型進行查詢和篩選的功能。

　　支持企業詳情查看功能，可查看的內容包括企業基礎信息、用電信息、報警信息、負荷曲線和工藝流程。

　　(2)異常情況處置

　　具備處置流程功能，可對報警按預定的流程進行處置，通過系統直接或者手動設置進行任務分配及推送。

　　3、污染治理分析模塊

　　異常企業統計、設備啟停分析、環保分析報告功能，通過實時報警歷史報警等功能模塊完成該項功能模塊設計。

　　(1)實時報警

　　實時報警功能，能夠實時監控企業生產、治污設施用電情況，實現生產治污設施運行異常、企業減排不利、限產不達標等情況的實時報警。系統直接將分析后的報警結果推送給用戶，用戶無需自行對數據進行分析判斷。

　　支持報警信息篩選功能?？砂磮缶@示條數、報警等級、報警類型、行業、地區對實時報警信息進行篩選設置。

　　具備處置流程功能管理功能。

　　(2)歷史報警

　　提供對系統所有歷史的報警信息的查詢功能，可查看詳細的報警信息，包括已處理和未處理的。系統提供按區縣、行業、企業名稱、報警類型、報警等級、時間段等多種條件的查詢。

　　4、設施事件分析模塊

　　包括事件查詢、企業異常事件訂閱功能(信息與APP端同步)。

　　系統提供豐富的分析功能，至少包括報警分析、企業報警排名、區縣報警排名、企業分布情況、報警統計表、用電量環比分析等功能。

　　5、大氣污染管控模塊(重污染天氣急管理)

　　提供企業急管理、企業輪詢設置、啟動急預警、急報告四部分功能。

　　企業急管理：針對不同年份，不同預警級別，每家企業的不同等級，可設置每家監管企業的急預案，是否參與急、限停哪條生產線、限停方式(以生產線限?；蛘咭栽O備限停)、限停百分比等內容。提供相的指標查詢功能。根據實際工作需要，在系統中啟動不同的預警。

　　企業輪詢設置：根據國家限停要求，每次急啟動根據企業的等級以及限停次數，進行輪詢限停。

　　啟動急預警：支持預警級別、急啟動開始和結束時間的設置

　　急報告：急任務啟動后，系統按預設的急指標進行動態實時監控。針對每一次急任務，系統提供評估報告自動生成的功能，并能夠動態監控每家企業急管控的執行情況。

　　6、系統管理

　　包括用戶賬號及密碼，相關權限分配及報表設置定義等內容。

　　7、備案管理

　　排污單位用電監管設備安裝時，能通過備案系統對企業本身和排污單位生產設施、污染治理設施、用電監管設備等信息進行備案登記管理。包括企業基本信息備案、生產設施備案、治污設施備案、用電監控設備備案等內容。

　　8、其他

　　(1)自動設計器

　　平臺具備自動設計器功能，可根據工藝設計師對企業的調研情況，匹配生產工藝、關鍵生產設備以及治污設備間的關聯關系，并結合所屬行業對的工藝模型動態生成工藝流程圖和報警算法，直觀呈現企業生產工藝、生產設備和治污設備的運行情況。

　　通過對運維單位信息、企業信息、企業總線、生產線/工藝、生產設備、治污設備、生產治污關系、急管控信息的輸入，自動生成工藝流程圖和企業現場端設備安裝設計報告。

　　(2)定制化報表

　　系統具備數據報表功能，根據用戶的需求生成響的定制化需求報表。

　　四、APP功能要求

　　需以手機移動用APP客戶端的形式進行設計，借助無線通訊網絡，幫助生態環境監管及執法人員通用APP隨時隨地查看排污企業生產治污設施運行情況。能根據環保用戶、企業用戶、運維人員等不同角色進行權限設置，保證日常使用。

　　1、情況總覽

　　能根據用戶負責區域的情況，對轄區內的所有監控點位的企業用電情況進行匯總。能對每個企業及每個監測點的生產/治污設備的用電信息進行監控，支持對負荷曲線查看功能。

　　2、報警處理

　　對于平臺通過綜合生產設備用電情況、污染治理設施用電情況等智能分析的點位報警情況，能及時推送到對負責人的手機端，以便工作人員及時處理。支持對企業報警的查看和處理，包括實時報警、未處理報警和已處理報警三個功能模塊。

　　3、報警統計

　　報警統計支持對當前受理的報警進行統計，包括報警總數、已處理數量、未處理數量、已處理和未處理的占比情況進行統計。
